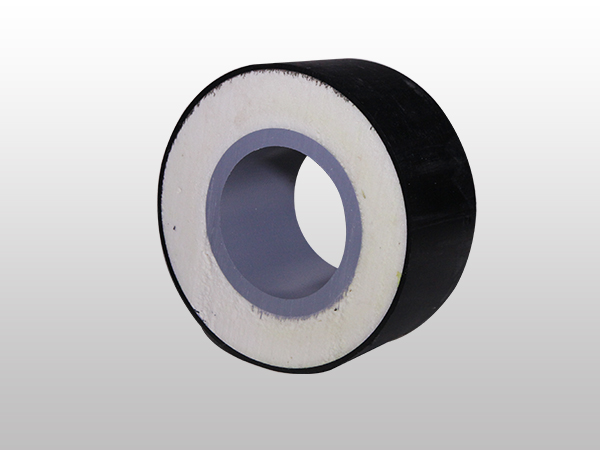

耐热聚乙烯PE-RT II型保温复合塑料管

文章来源：文安县京南永康管业有限公司   更新时间：2019-3-18 15:39:38

　　应用背景

　　1.集中供热管网输送介质及运行条件

　　集中供热一级管网管道内输送的介质绝大多数为热水，在少数特殊情况下才输送蒸汽，其供水设计温度一般在130℃；集中供热二级管网管道内输送的介质均为热水，其中散热器采暖的供/回水设计温度一般为75℃/50℃或85℃/60℃，低温热水地面辐射供暖的供/回水设计温度一般为60℃/50℃或50℃/40℃。

　　2.集中供热管网管道材料及运行现状

　　目前我国供热管网中，无论是一级管网，还是二级管网，预制保温管的工作管一般都采用普通钢制管道。钢制管道具有耐温、耐高压的特点，但耐腐蚀性差，在运行一段时间后，管道易产生腐蚀，且在温度较高的情况下，加速腐蚀。短时间内的腐蚀会造成管道堵塞，导致输送能耗增加、采暖效果降低；随着锈蚀的发展，管道的跑、冒、滴、漏问题成为常态。

　　3.国外集中供热保温塑料管道发展情况

　　自1980年起，随着小区集中供暖的不断增加，欧洲的供热单位就开始寻求更经济的方法建设新的供热管网。而传统的埋地钢制管道系统存在着由于腐蚀而产生泄露和损坏的问题，且在管道重新安装时耗时耗力。经原材料、管道生产商和供热单位共同开发，研制了用于小区供热的预制保温型耐热塑料管道系统，现已在欧洲大部分地区的集中供热二次管网中应用。如1987年奥地利Lichtenegg集中供热管网系统，使用了3km，口径为dn20-dn125预制保温的塑料管道系统，目前该管网运行状况良好。经过30多年的使用，欧洲已形成了完备的产品和设计标准体系。

使用条件级别	设计温度 TD		高设计温度Tmax		故障温度 Tmal		工作管管材				典型使用范围
	℃	年	℃	年	℃	h	PP-R	PVC-C	PE-RTll	PB
1	60	49	80	1	95	100	√	√	√	√	供热水（60℃）
2	70	49	80	1	95	100	√	√	√	√	供热水（70℃）
4	20 40 60	2.5 20 25	70	2.5	100	100	√	-	√	√	地板下供热和低温暖气
5	20 60 80	14 25 10	90	1	100	100	√	-	√	√	较高温暖气
TD’，Tmax和Tmal值超出本表范围时，不能使用本表； 使用条件级别见GB/T   18991-2003。 注：“√”为适用的条件级别，“一”为不适用的条件级别。
当时间和相关温度不止一个时，应当叠加处理。由于系统在设计时间内不总是连续运行，所以对于50年使用寿命来讲，实际操作时间并未累计达到50年，其他时间按20℃考虑。

保温复合塑料管按使用条件级别分为4级，并应符合表内的规定。不同使用条件级别的工作管管材及使用年限应符合表中的规定。

工作管管材	设计压力ＰD/MPa	管系列S
		级别1	级别2	级别4	级别5
PP-R	0.4	5	5	5	4
	0.6	5	3.2	5	3.2
	0.8	3.2	2.5	4	2
	1.0	2.5	2	3.2	-
PVC-C	0.6	6.3	6.3	-	-
	0.8	5	5	-	-
	1.0	4	4	-	-
PE-RT	0.4	5	5	5	5
	0.6	5	5	5	5
	0.8	4	4	4	3.2
	1.0	3.2	3.2	3.2	2.5
PB	0.4	10	10	10	10
	0.6	8	8	8	6.3
	0.8	6.3	6.3	6.3	5
	1.0	5	5	5	4

工作管管材按使用条件级别和设计压力选择对应的管系列S值
