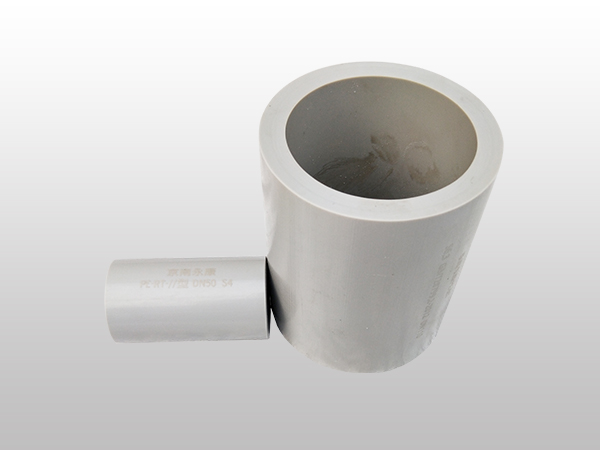

PE-RT II型管道

PE-RT II型管道

文章来源:文安县京南永康管业有限公司   更新时间:2019-3-18 15:33:47

PE-RT II型管道

  PE-RTⅡ型管道在二级供热管网中的应用

  1、管道耐温耐压性能

  目前我国小区(多层建筑、高层建筑的低区)集中供热管网的运行压力、温度基本在0.8MPa,85℃以下,且大部分地区管网的运行压力一般不高于0.6MPa,运行温度一般为50-60℃。按照50年的设计使用寿命,依据PE-RTⅡ型管道相关国家标准和规范在不同的供暖条件下PE-RTⅡ型管道的工作压力。

  2、管道使用寿命

  目前我国的供热管网多采用钢管,钢管的设计使用寿命一般为25年,但在实际使用中,由于管道锈蚀等原因,管道在10几年甚至几年就发生破坏问题,且网管的输送能力逐年下降。

  PE-RTⅡ型管道作为一种新型塑料管道,具有耐腐蚀,使用寿命长的特点。管道在10℃下的静液压试验已超过16000h,根据国家标准《塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度》(GN/T18252-2008)中规定当30℃≤△T<35℃时,外推时间因子kе为30,即可推出PE-RTⅡ型管道在80℃下应用的外推时间极限已超过50年。

  3、管道输送流量

  与钢管相比,PE-RTⅡ型管道内壁光滑,当量粗糙度为钢管的1/50,相同内径下流量约是钢管的1.25倍,即可选用较小的口径即可满足输送要求。且随着输送时间的增长,钢管流动阻力逐渐增大,而PE-RTⅡ型管道流量保持不变。按照《城镇供热管网设计规范》CJJ34规定管道经济比摩阻不易超过100pa/m。根据水力计算公式计算得出对应规格PE-RTⅡ型管与钢管流量对比。

  4、管道保温性能

  PE-RTⅡ型供热管道与钢管相同,均采用工作管、保温层、外护管三位一体的保温结构,由于塑料材料为热的不良导体,PE-RTⅡ型管道的导热系数不足钢管的1%,管道本身就具有一定的保温性能,且PE-RTⅡ型管道、保温层、外护管的热膨胀系数基本相同,三层之间会成为一个整体,不易产生脱层问题,管道保温效果优于钢管。

  按照行业标准GJJ104《城镇供热直埋供热管道技术规程》中给出的双管敷设散热损失计算公式,计算出常用保温规格下PE-RTⅡ型供热管道的散热损失以及在不保温条件下PE-RTⅡ型管道的散热损失。


聚丁烯PB管道 / PE-ET II型管道规格

公称外径

dn

公称壁厚(

S8

S6.3

S5

S4

S3.2

20



2.0

2.3

2.8

25



2.3

2.8

3.5

32



3

3.6

4.4

40



3.7

4.5

5.5

50



4.6

5.6

6.9

63


4.7

5.8

7.1

8.6

75

4.5

5.6

6.8

8.4

10.3

90

5.4

6.7

8.2

10.1

12.3

110

6.6

8.1

10

12.3

15.1

125

7.4

9.2

11.4

14

17.1

140

8.3

10.3

12.7

15.7

19.2

160

9.5

11.8

14.6

17.9

21.9

180

10.7

13.3

16.4

20.1

25.7

200

11.9

14.7

18.2

22.4

27.1

225

13.4

16.6

20.5

25.5

30.5

250

14.8

18.4

22.7

27.9

35.3

280

16.6

20.6

25.4

31.3

37.9

315

18.7

23.2

28.6

35.2

42.6

355

21.1

26.1

32.2

39.7

48

400

23.7

29.4

36.6

44.44

57.1

450

26.7

33.1

40.9

50

64.2

500

29.7

36.8

45.4

55.56

71.4

560

33.2

41.2

50.8

62.22


630

37.4

46.3

57.2

66.67
